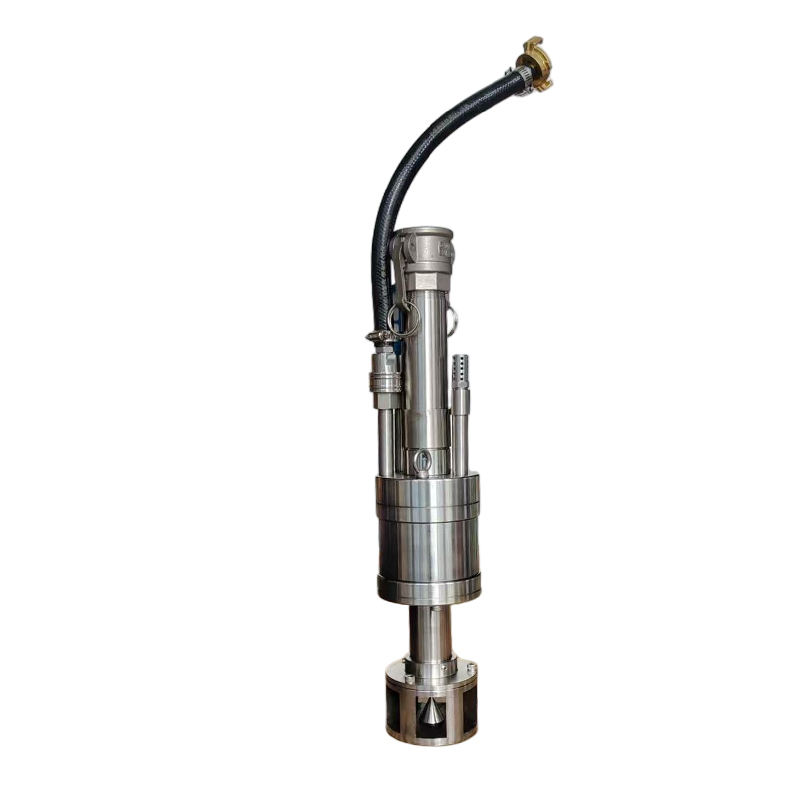

气动XTQ型旋喷器
- 联系我们
- 电话：0577-8652 9932
- 手机：138 0655 0113
- 邮箱：sales01@cngcjx.com
- 网址：www.cngcjx.com
产品描述
特点:
检查井、管道旋喷器分为气动型与电动型，均为国家授权专利技术。具有超高速旋转功能。为单体直通式结构，水泥砂浆直接沿旋喷器中轴线通过泵压作用输入旋喷头，作离心喷涂检查井或排水管内衬。区别于经过旁路(弯管连接)输入砂浆至旋喷头与附加侧向马达传动旋喷头易失衡与堵管的旋喷器，直通式结构工作旋喷器作业重心稳定、不偏心、不睹浆，排量不间断、不变化，为一项引进国外技术，创新的喷涂离心噴筑修复检查井、排水管内衬的利器。XTD、XTQ均为国家授权专利产品，在引进国外技术基础上优化创新，是井室、排水管道内衬修复专用核心部件。
采用单体直通式结构，聚合物砂浆由旋喷器中轴线经泵压直接送入旋喷头，实现超高速离心喷涂，区别于旁路弯管进料、外置切线马达传动的传统结构。作业重心稳定无偏心，不易堵浆，出料排量稳定，转速无级可调，可灵活控制内衬喷涂厚度。
整机主体采用304不锈钢材质，旋转接触部件经特殊耐磨处理，使用寿命长。喷涂成型内衬密实度高、强度好、涂层厚薄均匀，适配各类聚合物水泥砂浆，广泛应用于井室及地下管道内衬修复施工。
技术参数:
|
型号 |
XTD |
XTQ |
|
|
输入料管 |
mm |
25/32/38 |
25/32/38 |
|
工作厚度 |
mm |
任意调节 |
任意调节 |
|
驱动方式 |
KW |
电动 |
气动 |
|
适用井管口径 |
mm |
DN≤1600 |
DN≤1600 |
|
空载转速 |
RPM |
≥4000 |
≥6000 |
|
控制方式 |
|
遥控近控 |
遥控近控 |
|
旋喷力矩 |
Nm |
10.23 |
13.6 |
|
材 质 |
|
合金铝+不锈钢 |
不锈钢 |
|
重 量 |
kg |
16 |
12 |
|
外形尺寸 |
mm |
Φ190×430 |
Φ110×550 |
