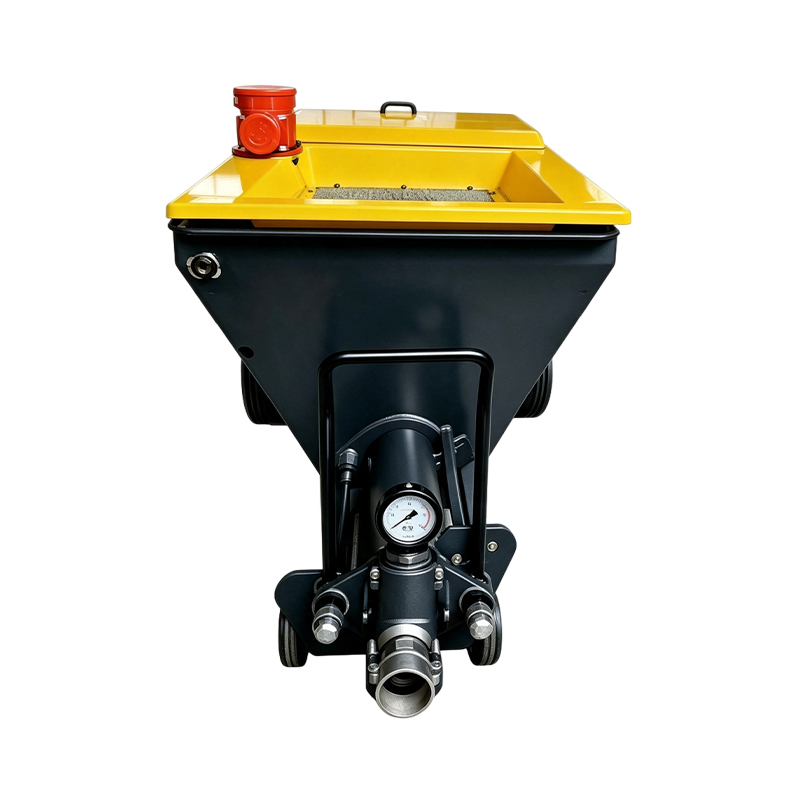

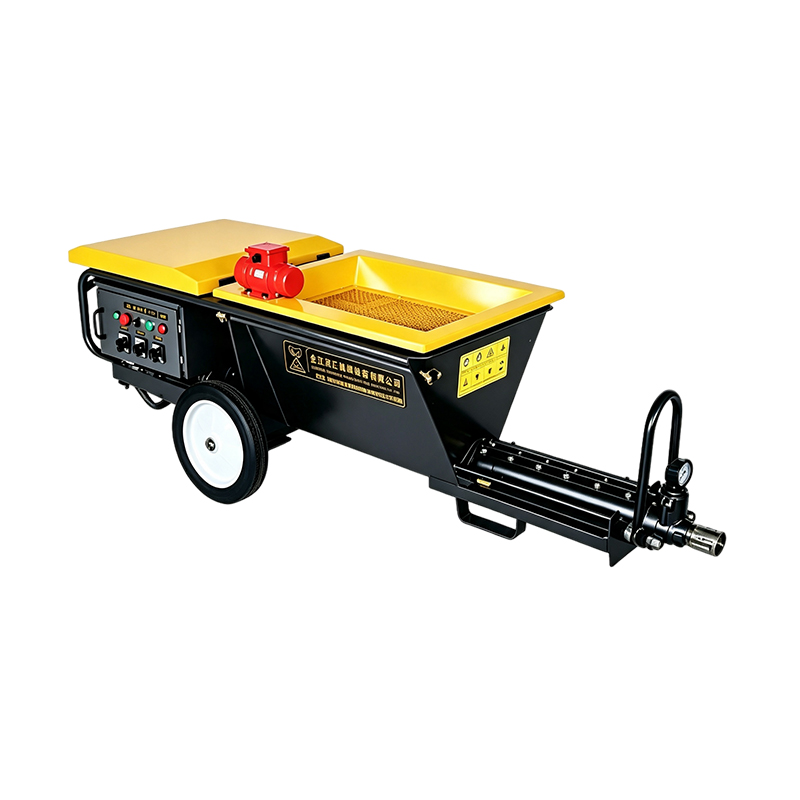

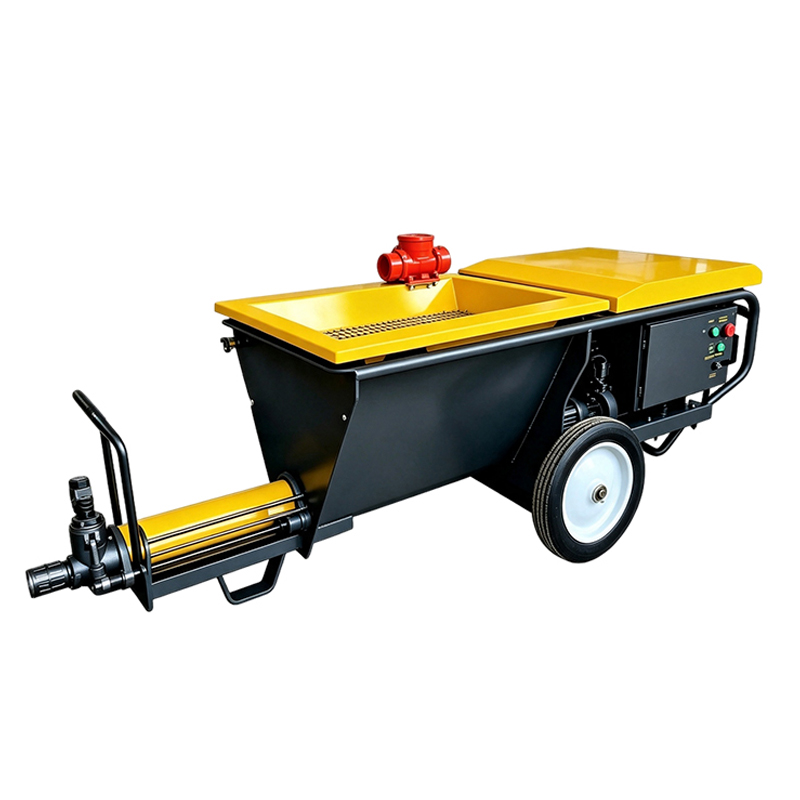

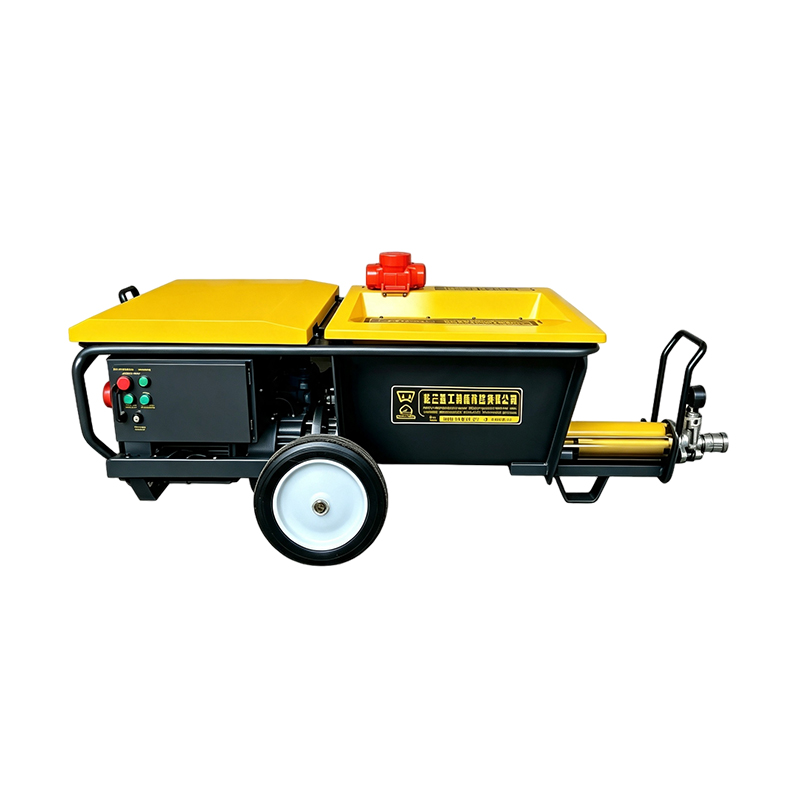

JP80型通用型砂浆泵送喷涂机
- 联系我们
- 电话：0577-8652 9932
- 手机：138 0655 0113
- 邮箱：sales01@cngcjx.com
- 网址：www.cngcjx.com
产品描述
特点:
本系列设备基于引进的德国PUTZMEISTER成熟技术优化升级，适配水泥基、石膏基各类聚合物砂浆，可完成UHPC、ECC、抹灰、保温、耐火、粘结、饰面、界面、自流平、防腐砌筑及加固灌浆材料的压力泵送与喷涂作业。设备广泛应用于建筑外立面喷涂、混凝土3D打印、电力冶金、路桥隧道、水利基建工程，是聚合物砂浆施工的核心专用设备。
整机支持多档排量选择与流量无级调节，泵送压力大、输送距离远，可适配骨料粒径≤6mm的常规砂浆物料。
核心结构优势
一、动力系统
标配德国NORD主电机，能效达到国际标准；可按需选配国产异步电机、内燃机驱动形式。
减速机支持机械无级变速、变频调速两种模式，内部配置高强度齿轮组、重载轴承及高精度密封组件，耐高温、耐磨性能优异。
二、螺杆泵核心组件
定子胶套采用高分子复合天然橡胶制成，经西北工业大学高分子专业实验室检测，各项性能对标进口配件。
转子、定子搭载导轨式快装结构，现场拆装、更换配件操作简便，节省施工时间。
三、搅拌传动机构
主轴采用抗弯、抗扭性能优异的高强六角钢，搭配区别于传统连续绞龙的间断式螺旋叶片，两端装配不锈钢精密十字接头。作业过程中可对仓内浆料二次拌合，有效避免砂浆分层、沉淀、泌水，提升物料和易性。
四、长效耐磨密封系统
出料泵座采用不锈钢一体铸造成型，耐磨防腐，内壁流体阻力小，出料顺畅不易堵料。
传动端采用多级密封环、双组密封圈搭配导流排水槽的复合防护结构，阻隔浆液渗入减速机，保护传动零部件不受侵蚀。
五、耐磨防护设计
转子、定子采用专属抗磨损工艺，配套防磨损限位机构，降低设备运行损耗，延长易损件使用周期。
技术参数:
|
型号 |
JP60 |
JP70 |
JP80 |
|
|
转子定子组件 |
GL60（2L6） |
GL70(IM25) |
GL80(UE355) |
|
|
工作排量 |
60L/min |
70L/min |
80L/min |
|
|
工作压力 |
30bar |
30bar |
30bar |
|
|
输送距离 |
60m |
60m |
60m |
|
|
输送高度 |
40m |
40m |
30m |
|
|
主电机功率 |
4.5kw/5.5kw |
4.5kw/5.5kw |
6.5kw/8kw |
|
|
外 型 尺 寸 |
长 |
2180mm |
1980mm |
2100mm |
|
宽 |
680mm |
680mm |
680mm |
|
|
高 |
650mm |
650mm |
650mm |
|
|
重 量 |
220kg |
220kg |
315kg |
|
|
适配部件 |
双层钢丝缠绕橡胶输浆管Φ50mm、Φ38mm、Φ32mm、Φ25mm，空压机，振动筛，Φ13mm输气管的供选。 |
|||
